D681X衛生級氣動蝶閥

產品名稱：	衛生級氣動蝶閥	產品型號：	D681X
公稱通徑：	DN25～DN200	閥座密封：	丁青橡膠、聚四氟乙烯
公稱壓力：	1.0Mpa～1.6MPa	連接方式：	卡箍、外螺紋、焊接
適用溫度：	-20ºC～+80ºC-150ºC	驅動方式：	手動、電動、氣動
閥體材質：	不銹鋼304、316、316L	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣、液體	生產廠家：	上海凱利科閥門有限公司

產品說明

D681X衛生級氣動蝶閥專用于乳制品、食品、制藥、啤酒、化妝品等工業領域。衛生級氣動蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種不銹鋼閥門。所有衛生蝶閥與介質接觸部份均為鏡面拋光處理。

產品優點

1 、蝶閥橡膠密封圈與閥板均采用進口件，保證了蝶閥的使用性能和使用壽命；
2 、采用高精度數控車床精車閥體，保證了蝶閥可靠的互換性，免去了因更換橡膠而不能保證其使用性能的麻煩；
3 、閥桿鑲裝尼龍軸套，減小了磨擦力因而開啟靈活輕松；
4 、鋼件均采用不銹鋼制作，橡膠采用食品橡膠，衛生質量高；
5 、閥體通徑與管道內徑等徑，開啟時窄而呈流線型的閥板與流體方向一致，流量大而阻力小，無物料積聚；
6 、手柄采用扳動式和拉動式，可承受較大操作力矩，不易扳斷；
7 、開閉范圍為0~90°，可固定于每隔15°的位置上，具有可調性，且開閉迅速，操作方便；
8 、閥體均采用可拆連接，結構簡單，維修方便；
9 、造型輕巧美觀，表面光亮而不粘塵，無毛刺扎手；
10 、經過嚴密的強度和密封試驗，保證質量。

氣動執行器

氣動執行器	雙作用、單作用
驅動氣源	5-7bar壓縮空氣
氣動附件	限位開關、定位器、電磁閥、過濾減壓閥、手輪機構
公稱通徑	Φ25－Φ102
公稱壓力	PN1.6
適用溫度	-30~+120℃
連接方式	對夾式、卡箍快裝式
閥體結構	一體式、三塊式
閥體材質	304、316、316L
閥板材質	304、316、316L
閥座襯里	硅橡膠、氟橡膠、聚四氟
適用介質	食品、醫藥、包裝機械等衛生級別工況

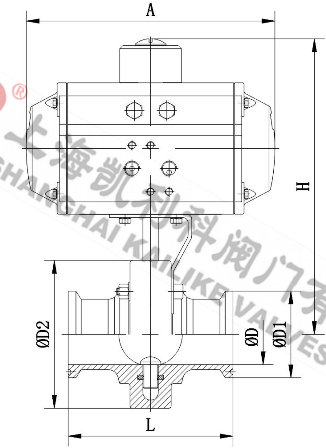

外形結構圖

主要外形尺寸

規格 ISO	D	D1	D2	L	A	H
Φ25	21	50.5	78	66	144	165
Φ32	29	50.5	78	66	144	165
Φ38	35	50.5	86	70	144	169
Φ51	47	64	102	76	163	190
Φ63	59	77.5	115	98	163	200
Φ76	72	91	128	98	214	210
Φ89	80	106	139	102	214	215
Φ102	97	119	154	106	252	225
Φ108	102	119	159	106	252	230
Φ133	125	145	185	140	270	255
Φ159	150	172	215	260	354	305



聲明：【D681X衛生級氣動蝶閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的D681X衛生級氣動蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
